Объект № 15: Сверхмощный радиовещательный центр в г.Куйбышеве. 1942 год.

Великой Победе Советского Народа посвящается!



Читальный Зал | Новости культурной жизни | Выставка
Документальный Спецпроект "Запасная Столица" | Советская Архитектура



Выписка из приказа по Всесоюзному комитету по радиофикации и радиовещанию при СНК СССР
 о командировке в г.Куйбышев группы работников ВРК.

Август 1941 г.



Для выполнения специального задания командировать в г.Куйбышев группу работников ВРК, согласно приложенного списка, под руководством моего заместителя т. Чуткерашвили Е.В. Возложить на эту группу выполнение следующих работ:

1.Оборудовать студии для радиовещания по СССР, а так же на иностранных языках;

2.Организовать звукозапись на воске и кинопленке для целей радиовещания;

3. Организовать производство граммофонных пластинок для радиовещания.



Председатель Всесоюзного комитета по радиофикации и радиовещанию при СНК СССР    Поликарпов



СОГАСПИ.  Ф. 656. Оп. 19. Д. 6. Л. 158.



Глава 1. Краткая предыстория создания вещательного центра.



Противостояние гитлеровской Германии и Советского Союза началось задолго до начала Великой Отечественной войны. В тот период главным фронтом этого противостояния был фронт информационный. Захватывая одно европейское государство за другим, гитлеровцы не испытывали больших сложностей с организацией передающих станций, они использовали уже существующие радиосети. Потоки нацистской пропаганды обрушивались на головы европейских граждан, одурманивая их. Правительство СССР, осознавая тяжесть положения Советского Союза, находившегося на пороге войны, было вынуждено немедленно искать способы противостояния гебельсовской информационной машине.

В 1939-1940 годах было принято решение о строительстве под городом Курском сверхмощной радиопередающей станции на 1200 киловатт. Техническое исполнение было возложено на А.Л.Минца. Был разработан проект, выбрана площадка, по заводам Москвы и Ленинграда разместили заказы на изготовление оборудования. Было заложено пятиэтажное надземное техническое здание. Строительство началось в 1941 году… Начало войны смешало все планы. Строительство передающего центра было срочно перебазировано под Куйбышев. Уже в июле 1941 года была определена новая площадка под строительство.

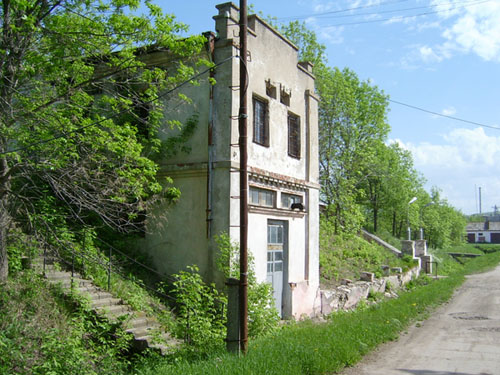

Подземное техническое здание. Вид с улицы.
На переднем плане послевоенный пристрой.
Там в начале пятидесятых годов разместили коротковолновые передатчики.



Площадка выбиралась из следующих соображений. Во-первых, строительство крупных передающих радиоцентров велось на расстоянии не меньше тридцати километров от крупных городов – площадку искали именно в этом радиусе. Сказалось то, что на этой территории проходила одноколейная железнодорожная ветка на строительство гидроузла. Дело в том, что до войны Куйбышевская ГЭС была спроектирована возле устья реки Сок, там, где Царев курган. Для целей строительства было заложено несколько поселков, один из них так и назывался «Управленческий». Были и лагеря для заключенных, которые обеспечили бы строительство рабочей силой. После войны проект по технико-экономическим соображениям пересмотрели и перенесли Куйбышевскую ГЭС выше по течению, ближе к старому Ставрополю (ныне г.Тольятти). Имелась и энергобаза – уже работала Безымянская ТЭЦ которая находилась практически рядом. Это тоже было важным обстоятельством. В те времена КПД передающих станций был низким – на 1 излучаемый мегаватт передатчик потреблял 5-6 мегаватт электроэнергии. Исходя из требований военного времени было дано задание поместить радиоцентр под землю, на верху оставить только антенные сооружения. Силовые питающие кабели тоже провели под землей, переход на воздушную линию осуществляется только за ж.д. станцией «Водинская». Медные коаксиальные кабели большого диаметра, идущие к антеннам, тоже проходили под землей в специальном фидерном тоннеле.

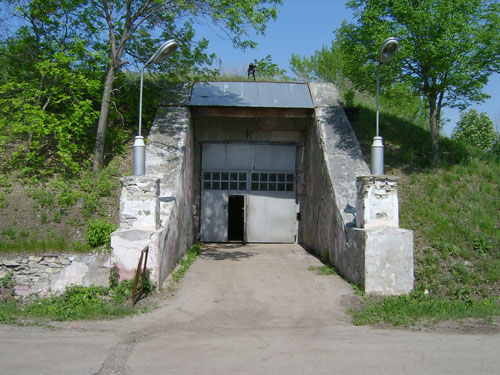

Грузовой вход в техническое здание. В последние годы
существования станции это был единственный действующий вход в бункер.



Суть принятого технического решения можно свести к следующему. В довоенные годы при строительстве радиопередающих центров инженеры столкнулись с проблемой отсутствия мощных радиоламп. Они могли построить передатчики на 20-30 киловатт, но более мощных передатчиков сделать было невозможно, не было соответствующих ламп. Выходили из положения путем включения параллельно нескольких ламп, двух, трех, максимум пяти. При дальнейшем увеличении количества ламп возникали паразитные емкости, погонные индуктивности, которые не давали работать передатчику. Такие трудности с лампами существовали именно до войны, когда строились только длинноволновые и средневолновые передатчики. Позже, на коротких волнах большие мощности оказались уже не нужны, КВ – это «дальнобойные» волны, с их помощью всего на 10 ваттах можно связаться вокруг земного шара. Была проблема средних и особенно длинных волн. У средних волн в ночное время хорошее прохождение, но днем и короткие и средние волны за счет физических особенностей распространяются плохо. Однако задача была поставлена таким образом, что бы передатчики покрывали большие площади, для этого на длинных и средних волнах и были нужны большие мощности. Ни у кого во всем мире в то время не было решения этой проблемы. И американцы и европейцы решали ее разными способами компоновки ламп, но мощность самых крупных передатчиков все равно не превышала 100 киловатт.

И тогда А.Л.Минц предложил идею: собирать не лампы, а передатчики. Если несколько маломощных передатчиков, будут работать на общую нагрузку (на общую антенну или на сложение в эфире) то в сумме можно достигать больших эфирных мощностей. Впервые по этому принципу был построен «Малый Коминтерн» - шесть передатчиков складывались в общем промежуточном контуре и выводились на антенну большой мощности, таким образом достигалась эфирная мощность до 200-300 киловатт. После этого в Москве был построен и «Большой Коминтерн» тоже названый в честь Коммунистического интернационала, он уже работал на 500 киловатт и уже был самым мощным в мире передатчиком, аналогичных которому не было. Таким образом еще до войны Советский Союз уже стал мировым лидером в мощном радиовещании.

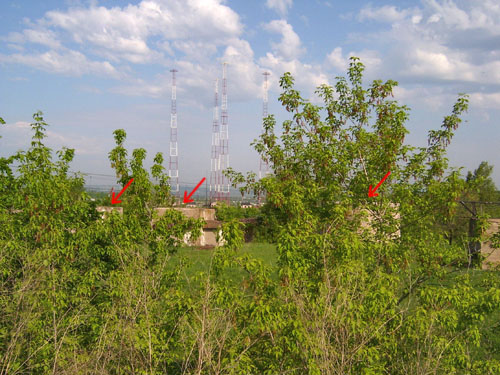

Вид на крышу технического здания. Бетонные сооружения - вентиляционные шахты.
Вдали комплекс передающих антенн средневолнового диапазона.



Глава 2. Проектирование объекта и отвод земли под техническую зону.



Одно из первых документальных упоминаний об Объекте № 15 имеется в записке от 7 июля 1941 года, составленной Зам Гл. Инженера УОС НКВД СССР Радецким и Нач.отдела инженерных изысканий Поляковым и направленной в Исполком Куйбышевского облсовета. В ней говорилось: "Управление особого строительства НКВД СССР просит срочно оформить отвод двух земельных участков под строительство Объекта № 15. Сообщаем, что эти участки находятся возле села Ново-Семейкино Красноярского района и переданы на вечное пользование колхозу "Пробуждение". Участок №1 имеет площадь 98 Га, №2 - 12 Га. Общая площадь двух участков составляет 105 Га. Имея в виду срочность в строительстве Объекта  №15 УОС НКВД СССР просит Исполком Куйбышевского облсовета разрешить немедленно приступить к отводу и освоению вышеупомянутой площадки."

Через два дня, в среду 9 июля 1941 года общее собрание колхозников колхоза "Пробуждение" Ново-семйекинского сельсовета постановило: "Учитывая важность государственного строительства с изъятием земли 105 Га согласиться без замены равновеликой площади в другом месте, учитывая что в районе свободных земель нет; ПРОСИТЬ (выделено по тексту) Красноярский Исполком Райсовета депутатов трудящихся войти с ходатайством перед вышестоящими организациями об уплате колхозу и колхозникам денежной компенсации за затраченный труд и посевы."

Еще через два дня 11 июля 1941 года Исполнительный комитет районного совета депутатов трудящихся решает: "Учитывая важность государственного строительства и то, что общее собрание колхоза "Пробуждение" не возражает против изъятия 105 Га земли под государственное строительство без компенсации земельной площади в другое место просьбу Особстроя удовлетворить..." Информации о ходатайствах в пользу выплаты колхозникам денежной компенсации в протоколе Исполкома райсовета нет. В протоколе содержалась просьба в адрес Областного совета депутатов трудящихся - утвердить решение районного исполкома.

Тогда же в июле 1941 года были выполнены разбивочные работы на месте сооружения антенных башен. Специальная комиссия рассмотрев документы и разбивку на местности составила акт о том, что соответствующие работы были выполнены хорошо. "Центры точек "А" и "Б" (геометрические центры двух башенных комплексов) закреплены в натуре деревянными столбиками на глубину 1 метр, центры башен закреплены кольями на глубину 0,5 метра, центры квадратов и углы их закреплены колышками".

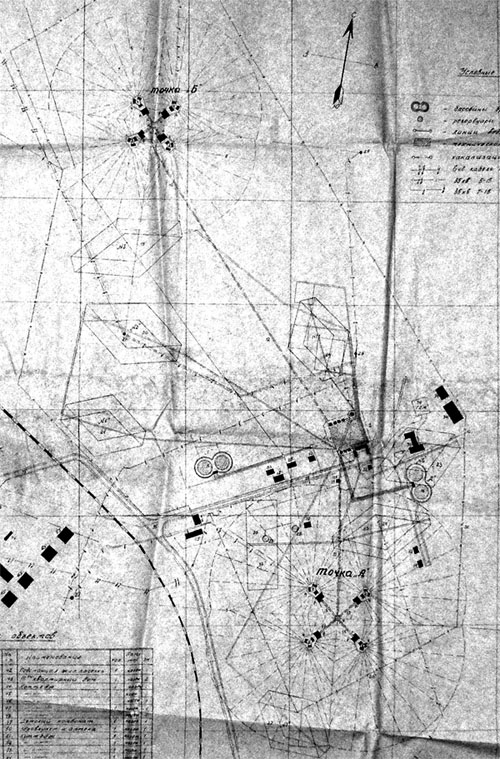

Генеральный план территории Объекта № 15


Техническая зона центра размещалась на площади 105 гектар. На ней были расположены:

- подземное техническое здание

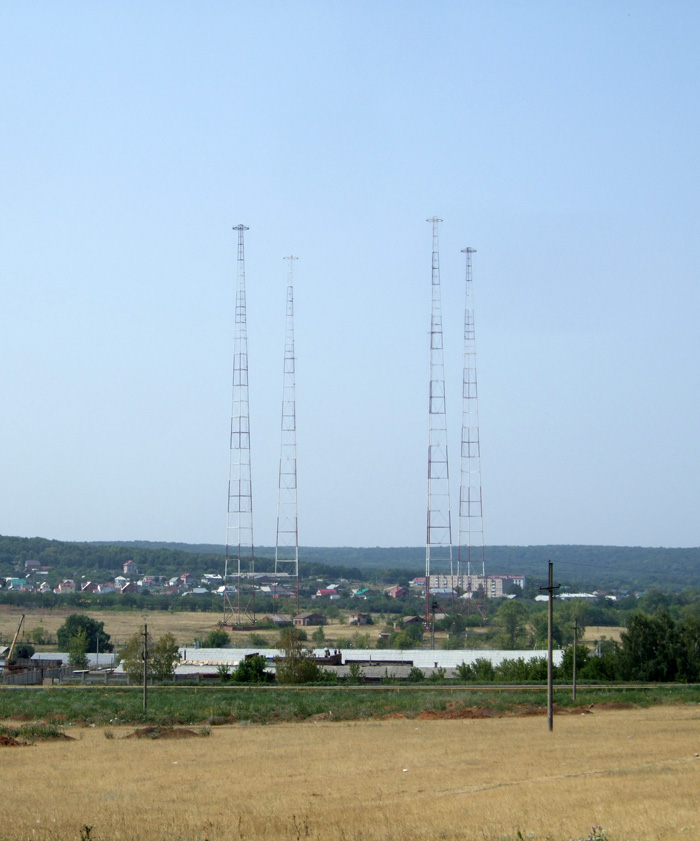

- антенная система длинных волн – 4 свободностоящие башни 205 метров высотой каждая, установленные квадратом со стороной 100 метров.

- антенная система средних волн - 4 свободностоящие башни 150 метров высотой каждая, установленные квадратом со стороной 75 метров.

- две группы брызгальных охладительных бассейнов (группы «Г» - два «зеркала» по 1000 кубометров каждый и группы «Д» - тоже 2 по 1000 кубометров каждый – итого 4000 кубометров в общей сложности)

- вспомогательные помещения и службы - маслоохлаждающие, гаражи, помещения охраны (огороженная территория охранялась военной частью с собаками) и т.д.

Одновременно со строительством технической зоны рядом с железной дорогой шло строительство жилого поселка. Он находился в стороне от Новосемейкино, на расстоянии примерно одного километра, хотя сегодня этот промежуток уже застроился сельскими строениями и границы между населенными пунктами стерлись. В «поселке радистов» был предусмотрен свой административный корпус, клуб, баня, больница, детский садик, водонапорная башня, конюшня, столовая, школа. Теплом поселок обеспечивала сама станция, вода поступала из трех артезианских скважин, находившихся на расстоянии одного километра от технического здания.. Имелось более двадцати домов и около 1000 чел жителей. В середине семидесятых работающих на станции было около 250 человек. Потом цифра сокращалась сначала до ста, потом до шестидесяти. В 2006 году численность последних работающих на станции не превышала тридцати человек. Вплоть до остановки станции в 2005 году комплекс находился на полном самообеспечении.

На строительство радиоцентра было отведено всего два с половиной месяца!  Естественно, за такой срок стройку завершить не смогли. О том, кто и чем поплатился за это, история умалчивает. Основной объем строительных работ удалось завершить только за 9 месяцев. В распоряжении строителей был один паровой экскаватор с емкостью ковша 1 куб, рабочие руки и лопаты. Зима 1941-1942 г.г. выдалась очень суровой, температура на строительной площадке доходила до минус 46 градусов. Морозы сопровождались сильными ветрами. Плохо обстояло дело с питанием, подачей горячей воды и топлива. Рабочие обмораживали руки, лица. Но отступать было некуда, строители работали на пределе. От станции «Водинская» к месту строительства была подведена железнодорожная ветка. На железнодорожных путях, которые когда-то подходили непосредственно к передатчику, до сих пор стоит подъемный кран, обслуживавший впоследствии дровяной склад. По этим путям и подвозилось все оборудование.Все колонны, а их было сто сорок четыре, междуэтажные перекрытия и внешние стены здания строились с электропрогревом. Когда в последствие Государственная комиссия принимала объект, у многих возникало недоумение: «как это возможно»?

В декабре 1941 года было созвано техническое совещание при Главном инженере строительства № 15, которое рассмотрело вопросы замены конструкций элементов зданий "АП" (антенный павильон) в соответствии с постановлением Правительства о строительстве промышленных предприятий в военное время за № 205 от 11.09.41. Комиссия приняла решение в частности не осуществлять вертикальную гидроизоляцию наружных и внутренних стен фундамента, а так же заменить материал утеплителя кровельного утеплителя. Полы технических помещений, которые по проекту требовалось выложить метлахскими плитками, было разрешено выполнить щебеночной подготовкой 10 сантиметров с бетонным полом 5 сантиметров. Причем разрешалось до установки оборудования осуществить только щебеночную подготовку. Пострадала и архитектура: рустовка фасадов "АП" на точке "Б" была отменена.

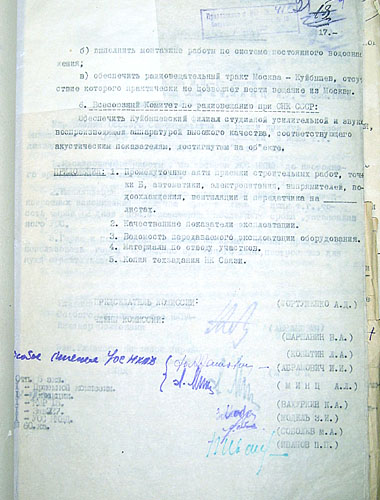

Фотокопия заключительной страницы акта приемки Объекта №15
с подписями членов государственной комиссии.



Для того, что бы построить радиоцентр в Куйбышеве в столь короткие сроки Управление Особого строительства НКВД СССР привлекло к выполнению этой задачи  лучшие технические умы Советского Союза. Эта задача была по силам одиозному ведомству и в добровольно-принудительном порядке здесь побывали С.И.Надененко, Г.З.Айзенберг и многие другие выдающиеся специалисты. Научным руководителем проекта был З.И.Модель, производством работ руководил заместитель главного инженера Управления особого строительства НКВД по объекту №15 профессор А.Л.Минц. Начальником строительства был назначен  генерал-лейтенант, инженер В.В.Волков. Председателем госкомиссии был Народный комиссар связи И.Т.Пересыпкин. А утверждал акты государственной комиссии сам Л.П.Берия. Из пяти экземпляров акта его подпись ставилась на первых трех. Для работы на полную мощность объект был принят в эксплуатацию только в 1945 году, уже после войны. В последующем долгое время радиостанция так и наименовалась «Объект №15 Управления особого строительства НКВД», уже впоследствии Куйбышевской радиовещательной станции было присвоено имя А.С.Попова.



Из текста пояснительной записки к проекту радиоцентра.

1. НАЗНАЧЕНИЕ СООРУЖЕНИЯ

Весь ... комплекс сооружений запроектирован для организации передающего радиоцентра в соответствии с Постановлением Правительства от 1-го июля 1941 г.

...

3. ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

Согласно технического задания Центрального Управления Радиосвязи, утвержденного Народным Комиссаром Связи Союза СССР т. ПЕРЕСЫПКИНЫМ И.Т., личных указаний Народного Комиссара, отдельных решений Директора объекта т.Копытина и письма Главного Управления Местной Противовоздушной Обороны НКВД СССР за №29-1422/сс от 8-го июля 1941 г. следует проектировать:

1. Техническое здание объекта в защищенных железобетонных конструкциях (сложный вариант) рассчитанный на случай прямого попадания 500 кг авиабомбы.

Здание должно иметь один обеспеченный вход для обслуживающего персонала, обеспеченный вход для загрузки оборудования и запасной выход - лаз.

Учитывая, что сооружение имеет значительный внутренний объем и обслуживается десятком человек, устраивать фильтровентиляцию на случай заражения воздуха отравляющими веществами - нецелесообразно, следует ограничиться тщательной герметизацией входов, выходов и всех мест вводов коммуникаций.

2. Насосные следует защитить на случай прямого попадания 300 кг авиабомбы.

3. Антенные устройства выполнить в виде 8 свободно стоящих башен-антенн, из них 4 высотой 150 м., и 4 по 200 м.

4. При расчете предложено принять следующие данные авиабомб:

а) Для 500 кг. авиабомбы.

Полный вес 500 кг, диаметр 0,45 м., вес заряда взрываемого вещества 280 кг., длина без стабилизатора 1,80 м., конечная скорость, принимаемая в расчете 320 м/сек.

б) Для 300 кг. авиабомбы.

Полный вес 300 кг, диаметр 0,38 м., вес заряда взрываемого вещества 190 кг., длина без стабилизатора 1,52 м., конечная скорость 300 м/сек.

5. В целях маскировки фидерный тоннель проектировать подземным в проходном тоннеле.

6. Павильоны фидерной коммутации на точках А и Б осуществить подземными.

7. Жилпоселок проектировать в объеме, ранее утвержденном для строительства № 15 в г.Курске...



Глава 3. Подземное техническое здание.



Техническое здание представляло собой подземный прямоугольный бункер (длинной 60 и шириной 50 метров), имевший два этажа. Нижняя подошва технического здания находилась на глубине 22 метра. Бункер был выполнен из монолитного железобетона, толщина стен 1 метр, над перекрытием здания сверху насыпан полутораметровый слой песка, еще выше уложена монолитная железобетонная «шляпа» толщиной 2,5 метра, закрывающая здание и выступающая за его края на 5-6 метров. Сквозь ее толщу проходят железобетонные вентиляционные шахты. Бункер был рассчитан на прямое попадание 500-килограмовой авиабомбы, которая являлась самой мощной в период второй мировой войны.

Котлован 30-ти метровой глубины под техническое здание начали копать в сентябре 1941 года. Это время можно назвать временем начала его строительства. На котловане одновременно работали от пяти до восьми тысяч заключенных, вооруженных лопатами и одним однокубовым экскаватором. В кратчайшие сроки эта «техника» выбрала около ста тысяч кубометров грунта. Сохранились документы, свидетельствующие о том, что уже в марте 1942 года, решением партийной и комсомольской организации где-то над крышей грузового входа была заложена капсула с письмом к потомкам. Потомки - это, стало быть, мы. Вероятно, при предстоящем демонтаже станции капсула будет обнаружена в толще бетона.

Здание имело два грузовых входа – через эти входы вниз подавались трансформаторы весом 20 и более тонн, а так же передающее оборудование. С помощью кран-балки грузовые входы в техническое здание могли быть заложены специальными бетонными плитами и в случае необходимости загерметизированы. На первом этаже между грузовыми люками имелась соединяющая их рельсовая линия. Наличие двух грузовых входов требовалось для загрузки оборудования во время строительства. В последующем необходимость в одном из них отпала. Уже после войны одни из входов перестроили в небольшой наземный технический пристрой высотой в два этажа, в котором установили коротковолновые передатчики и антенный коммутатор. Над перекрытием технического здания, фактически на уровне земли, находилась круглая бетонная башенка, внутри нее шахта и винтовая лестница так называемого «людского» входа. В годы войны работники центра пользовались именно этим входом. Потом этот ход закрыли, сотрудники от пользования им отказались и стали пользоваться действующим грузовым входом, поскольку крутая винтовая лестница оказалась небезопасна – быстро спускаясь люди иногда падали.

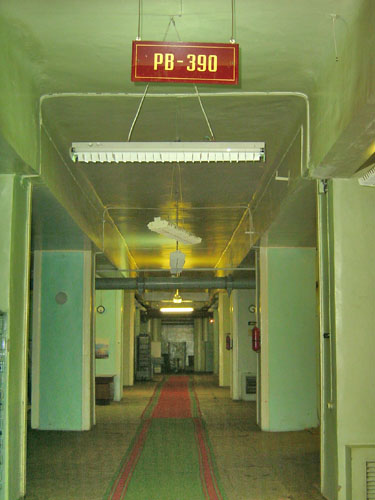

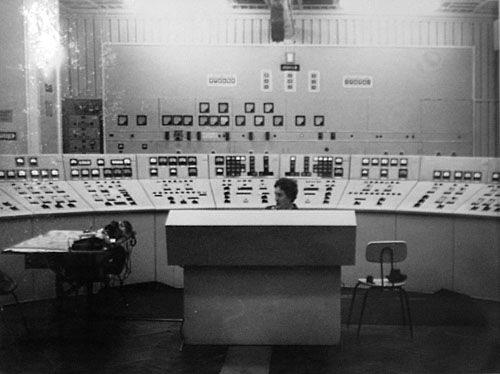

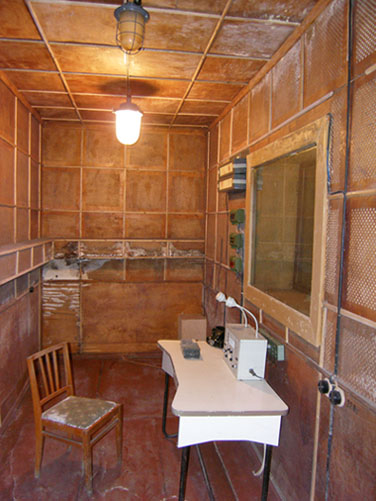

Здесь в годы войны находился пульт управления передатчика РВ-390.



РВ-390 – так назывался первый длинноволновый передатчик на станции, построенный в годы войны. По сути дела именно для его размещения и был устроен этот бункер. В последующем он был заменен, однако его потомок унаследовал имя знаменитого первенца.



Пульт управления, а за ним возбудитель ДВВ передатчика РВ-390
(Архивное фото).

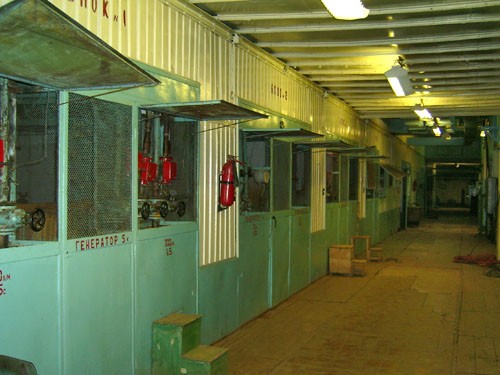

Генераторно-модуляторные кабины блоков второго канала передатчика РВ-390
(Архивное фото).



Из текста пояснительной записки к проекту радиоцентра.

... ТЕХНИЧЕСКОЕ ЗДАНИЕ.

а) Планировка

Техническое здание предназначено для размещения сверхмощной радиостанции, для работы в длинноволновом и средневолновом диапазонах.



Все сооружение по технологическому признаку разбито на 5 основных групп помещений.

1.Помещения для размещения радиотехнического оборудования - (генераторный зал, помещения генераторно-модуляторных блоков и контуров) - расположенные во втором этаже здания.

2.Силовая часть высокого напряжения постоянного тока, помещение для которой расположено в 1 этаже технического здания (дроссельные возбудителей и дроссельные блоков.)

3. Распредустройства высокого напряжения, кабины трансформаторов и дросселей. Эти помещения занимают часть 1-го и 2-го этажей.

4. Помещения спец. вентиляции и системы водоохлаждения (венткамера, насосные станции), расположены в первом этаже.

5. Группа подсобных помещений (лаборатория, телефонная станция и др.)



Техническое здание имеет внутренние размеры в плане 53,0 х 59,40 метра, наружные 54,20 х 60,30 метров.

В соответствии с техническим заданием, было предложено запроектировать технологический процесс в подземном здании минимальной этажности (заглубление от средней отметки земли 12,50 метров) вместо 4-х этажей предусмотренных проектом объекта № 15 для г.Курска.

Это решение предопределило этажность сооружения, которая принята в два этажа с антресолями в отдельных частях. Высоты этажей определены габаритами устанавливаемого оборудования, так высота 1-го этажа от плиты до верха перекрытия равна  6,10 метра, высота второго этажа до плиты - 4,60 метра. Общая высота здания от нижней плиты до верхней грани верхней плиты - 12,30 метра.

Для устройства каналов в некоторых частях здания устраиваются вторые полы. Необходимость максимального сокращения пролетов, для облегчения несущих конструкций здания, с решенным в этих условиях технологическим процессом, создали предпосылку для выбора оптимального шага колонн, который в средней части разбивает перекрытия на панели размером 7,0 Х 4,30 м., в крайних частях на панели размером 4,30 х 4,30 м. (отдельные панели, как в средней, так и в крайних частях перекрытия имеют ширину 3,0 метра).

В соответствии с заданием Главного Управления Местной Противовоздушной Обороны НКВД СССР в здании предусматривается устройство обеспеченного входа для загрузки оборудования.

Внутри здания для удобства сообщения запроектированы 4 лестницы в противоположных концах, связывающие между собой 1, 2 этажи и антресоли (лестницы расположенные у насосной). Здание имеет сан.узел...



Поскольку в 1941 году часть оборудования уже была изготовлена для курской радиостанции на заводах Ленинграда, его необходимо было оттуда доставить. Переправляли его по Ладоге и во время бомбежки часть техники утонула. Но главное – это радиолампы – их сумели сохранить. Фактически в распоряжении строителей не было ни одного завода, который имел бы опыт изготовления требуемой радиоаппаратуры. К примеру, высокочастотные конденсаторы - одну из важных деталей для мощных радиостанциях -  изготавливал Куйбышевский карбюраторный завод, который, как очевидно из его названия, прежде продукцию такого рода не выпускал. Чтобы разместить радиотехнические заказы, надо было найти производственные мощности в средней полосе страны. Совнарком СССР принял решение организовать филиал одного из радиозаводов в районе строительства радиостанции. Недостающее оборудование изготавливали на месте, порой под открытым небом в зимних условиях. Много людей замерзло на морозе в ту суровую военную зиму. Однако ценой лишений и человеческих жертв задача правительства была выполнена...

В мае 1942 года впервые станция вышла в эфир. Началась настройка и доводка передатчика. Его доводили все лето, и к ноябрьским праздникам 1942 года объект был готов к сдаче для работы на средних волнах...

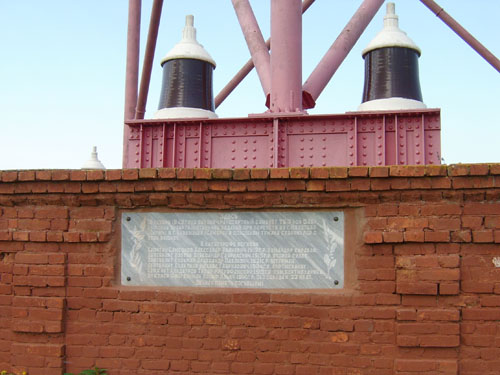

Мемориальная доска, заложенная в основании башни.
Установлена в основании башни 6 мая 1999 года.



Однако окончательную сдачу объекта отложили на год. 17 ноября 1942 года готовая радиостанция была предъявлена к сдаче Государственной комиссии однако произошла трагедия – 18 ноября 1942 года тяжелый четырехмоторный транспортный самолет ТБ-3, выполняя посадку на один из перебазированных под Куйбышев аэродромов, в условиях сплошного тумана врезался в одну из башен и сбил ее. Весь экипаж погиб, в память об этом в основании башни спустя многие годы была установлена мраморная плита и деревянный крест. Фактически передатчик работал, начиная с лета 1942 года, поэтому мы с полным правом можем говорить, что куйбышевский радиоцентр был единственным центром такой большой мощности в Советском Союзе, который мог работать в то время.

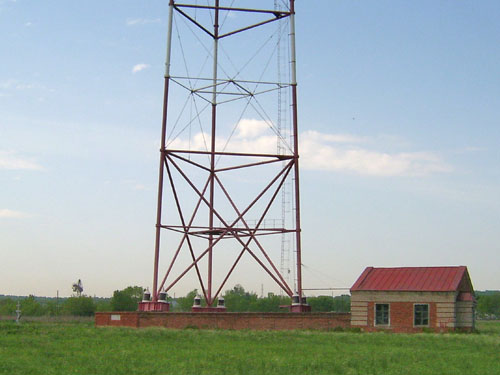

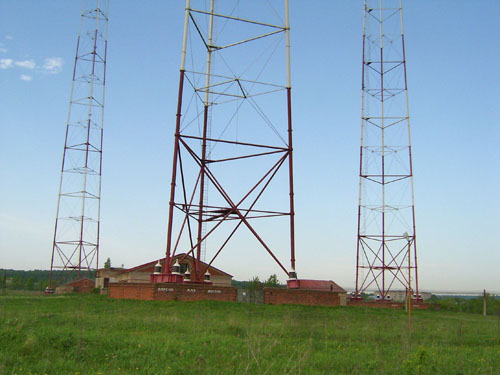

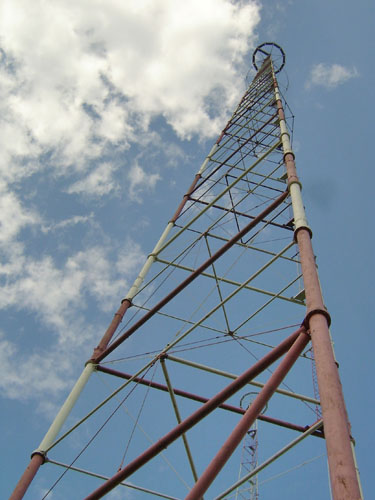

Та самая мачта, которая была сбита при аварии 18 ноября 1942 года.



Высота башни составляла 205 метров. Удар произошел на высоте 70 метров. При падении конструкции одна из труб, настолько глубоко вошла в землю, что извлечь ее не представлялось возможным. До сих пор кусок трубы торчит из земли рядом с башней. Недалеко от этого места 6 мая 1999 года был в торжественной обстановке установлен деревянный крест. В основании башни тогда же заложили мемориальную доску. Состоялся молебен. После церемонии священнослужители были приглашены в подземное "радийное" царство для участия в трапезе. В ходе мероприятия одна духовная особа резонно подметила что впервые в жизни принимает угощение в преисподней, где жили и работали несколько поколений куйбышевских радистов.

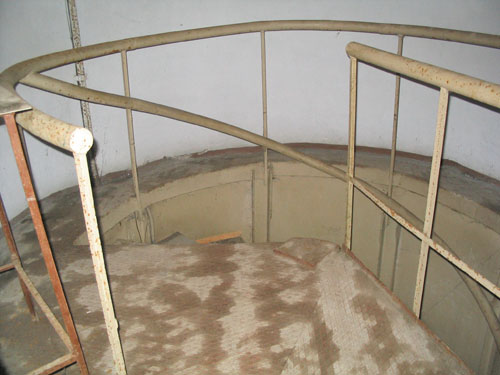

Винтовая лестница людского входа.



Из текста пояснительной записки к проекту радиоцентра.

...

1. Вход для обслуживающего персонала.

Вход для обслуживающего персонала станции примыкает к северной стене технического здания и запроектирован в виде отдельной пристройки, состоящей из вертикальной круглой шахты внутренним диаметром 2,40 метра и горизонтального коридора, соединяющего шахту с техническим зданием. Длина связывающего коридора  3,30 метра обусловлена необходимостью установки двух бронебойных дверей.

Вход в здание запроектирован на уровне второго этажа, в непосредственной близости от внутренней торцовой лестницы междуэтажного перекрытия. Внутри круглой шахты запроектирована металлическая винтовая лестница с шириной марша 0,90 метра, с защитой входа от действия ФАБ весом 500 кг. осуществляется щитом с противоосколочной рубашкой. Общая высота защитной конструкции 3,79 метра, при толщине защитной плиты 1,75 метра. Основанием конструкции служит тюфяк ТЗ.

При входе устанавливается сквозник.

Вертикальная шахта и отрезок коридора представляют из себя монолитную железобетонную конструкцию с толщиной стен 50 см., расчитаных на статическое давление грунта и и боковую нагрузку от взрыва ФАБ весом 500 кг. при проникновении у края тюфяка.

В связи с разнохарактерными грунтовыми условиями у основания входа на высоту залегания известковой плиты запроектирован бутовый фундамент, сверх которого до подошвы сооружения устраивается песчаная подушка.

Для уменьшения размеров верхней (защитной) части входа и облегчении конструкции его, габариты людского входа приняты минимальных размеров и на пронос оборудования не рассчитаны. Видимую часть входа, расположенную выше тюфяка предположено замаскировать.

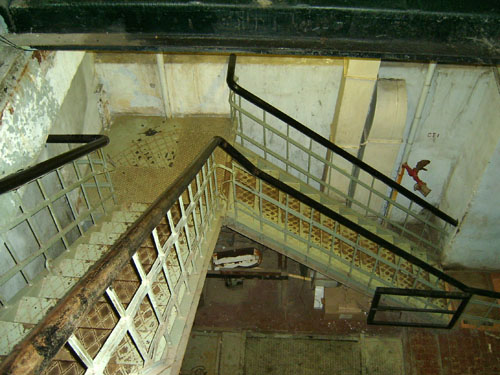

Лестница грузового входа, ведущая вниз на верхний этаж технического здания.
В полу верхнего этажа раскрываются створки люка,
через который оборудование лебедками могло подаваться на нижний этаж.



Из текста пояснительной записки к проекту радиоцентра.

2. Грузовые входы.

Назначение грузовых входов - выгрузка и загрузка оборудования в 1 и 2 этажи сооружения.

Основные требования, предъявленные к входам: удобство и быстрота загрузки оборудования в процессе эксплуатации станции и необходимость обеспечения безопасности входов и быстрота выгрузки на случай эвакуации.

Габариты транспортируемого оборудования колеблются в широких пределах. Предельными являются размеры и вес трансформаторов 7.500 киловатт (транспортный вес - 15.400 кг, полный вес - 23.600 кг., транспортные габариты по тележке 3200х3250 мм.) на которые и рассчитаны вертикальные шахты и горизонтальные связывающие тоннели грузовых входов.

Кроме этого, в связи со сжатыми габаритами камер, предусматривается выкатка трансформаторов для осмотра в шахту грузовых входов.

Грузовые входы представляют из себя 2 вертикальных шахты - с разносом 43,80 метра в осях соединенных между собой в уровне 1 этажа горизонтальным участком тоннеля, позволяющим не нарушать нормальную эксплуатацию здания при разрушении одной из шахт.

Горизонтальный участок тоннеля соединен 2-мя перпендикулярными отрезками коридоров с техническим зданием. Один из отрезков решен двухярусным, сообщающим основной тоннель с 1 и 2 этажами технического здания, для подачи оборудования во 2-ой этаж он оборудован тельфером. Вынос отрезков тоннеля определен необходимостью установки двух бронебойных ворот в каждом.

Принятая система грузовых входов решена по типу сквозниковых входов, расположенных в вертикальной плоскости. Для удаления центра взрыва от основных конструкций соединительного тоннеля, а так же направления взрывной волны непосредственно вверх по шахте, предусматривается устройство в каждой шахте бомболовушки.

Бомболовушка представляет из себя усиленно армированный участок шахты, заглубленный ниже уровня пола 1-го этажа на 5.0 метров, заполненный гравием. Шахты на уровне тюфяка перекрываются легкими сдвижными крышками, исключающими возможность попадания в грузовые шахты атмосферных осадков.

Грузовые шахты и тоннели защищаются от прямого попадания ФАБ общим, объединенным с техническим зданием тюфяком выносом в 6,5 метров.

Стены тоннеля рассчитаны на действие ударной волны от взрыва ФАБ весом 500 килограмм. проникающим в грунт непосредственно у обрыва тюфяка и нагрузке при взрыве на его поверхности, а так же при взрыве ФАБ в бомболовушке. Стены вертикальных шахт рассчитаны только на действие взрыва ФАБ проникающий в грунт у границы тюфяка; при попадании авиабомбы в бомболовушку допускается полное разрушение вертикальной шахты. Элементы бронебойных дверей приняты конструктивно, причем они могут выдержать давление в 25 тонн на кв.м. при коэффициенте запаса = 1.

...

Кроме разработанного проекта грузовых входов были рассмотрены варианты с верхней защитой.:

1) Закрытие грузового отверстия железобетонными и металлическими плитами,

2) Откатная (на катках) конструкция из тех же материалов, и

3) Грибовидная защита из железобетона.

Закрытие шахт плитами является наиболее простым конструктивным решением, но оно не обеспечивает достаточную маневренность входа и исключается возможность пользования им не только при разрушении самой конструкции, но так же и подъемного механизма и ходовых путей для него.

Вариант откатной конструкции удовлетворяет эксплуатационным условиям, но облалая теми же недостатками, что и предидущий, требует еще устройства сложных упоров и катковой системы.

Грибовидный вид защиты имеет приемущества перед рассмотренными вариантами, но маскировка 2-х павильонов  (примерные размеры в плане 8.0 х 8.0 метров, высота 8 метров) в условиях эксплуатации станции затруднительна.

Исходя из этих соображений в проекте отдано предпочтение варианту грузовых входов сквозникового типа с бомбоподушками.

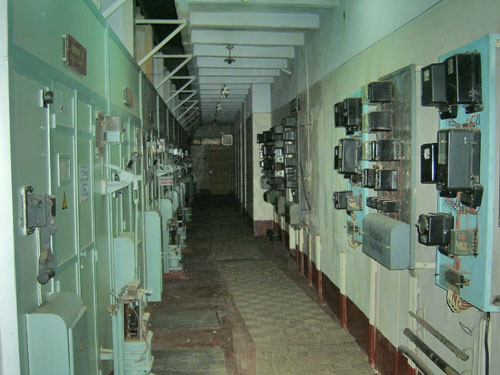

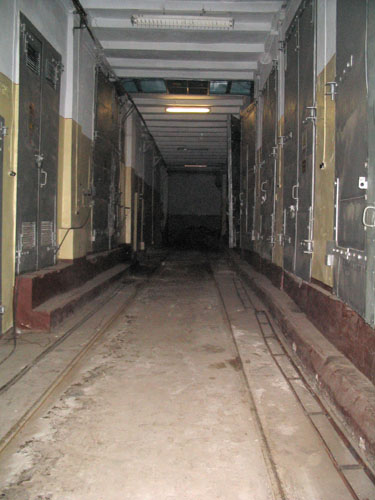

Коридор трансформаторной подстанции на нижнем этаже здания.



В нижнем этаже технического здания располагалось все силовое хозяйство и вентиляционные системы охлаждения. Под землей находилась сверхмощная подстанция, питающая передатчик. Грузовой вход представлял собой шахту, уходящую вниз на всю глубину здания. Он был оборудован лебедками, установленными на кран-балках. С помощью этих лебедок груз мог подаваться либо на верхний этаж здания, где размещались непосредственно передатчики, студия и обслуживающий персонал, либо на нижний технический этаж, где находилось силовое оборудование, трансформаторы, блоки охлаждения, насосы, воздушные компрессоры и фильтры. На нижнем (техническом) этаже проложены две рельсовые линии, оборудованные электрическими тележками.

Основу энергетической системы составляли два силовых вводных понижающих трансформатора 35 на 6 киловольт, 7,5 мегаватт мощности каждый. Изготовлены они были в Москве, на трансформаторном заводе им. Куйбышева в 1941 году. По иронии судьбы попали в город Куйбышев. Для того, что бы демонтировать этот трансформатор, необходимо было слить масло и снять с него все радиаторы; в таком состоянии бак с катушками весил 19 тонн.

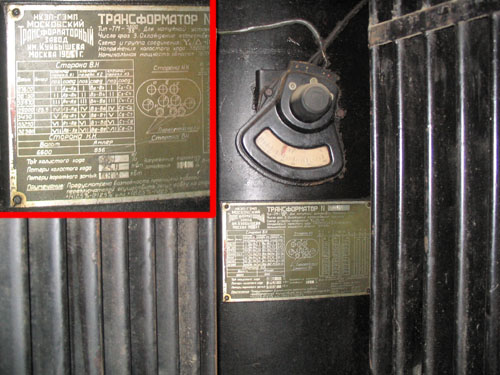

Фрагмент вводного понижающего трансформатора.



После войны в одном из помещений технического здания установили трофейные коротковолновые передатчики "Телефункен". В конце апреля 1971 года из-за них на станции произошел пожар. В период работы оборудования произошел пробой одного из конденсаторов. Емкость конденсатора была наполнена мастикой, по составу напоминавшей вазелин. Мастика загорелась. В тот момент на дежурстве находились люди старого поколения, как говориться, напуганные "черными воронками" на всю жизнь, они начали тушить возгорание углекислотным огнетушителем не отключив передатчик. В результате загорелся силовой кабель. В бункере произошло сильное задымление. По счастью людей во время успели вывести и обошлось без человеческих жертв. Центр остановили. По тревоге на место прибыло свыше тридцати пожарных расчетов. Вентиляционные шахты перекрыли, а нижний этаж технического здания на полметра залили водой. Обошлось без серьезных последствий - вещание смогли возобновить уже к 9 мая. Часть кабельного хозяйства и сгоревшие "телефункены" пришлось заменить. Дольше всего отмывали налет копоти, который был повсюду.

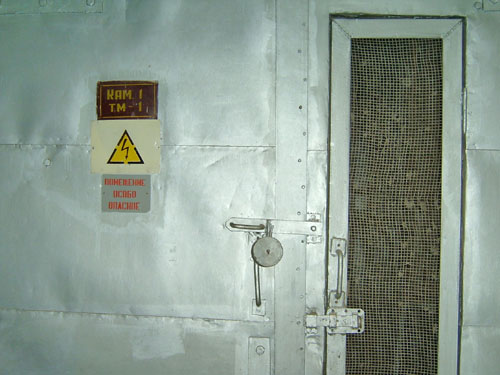

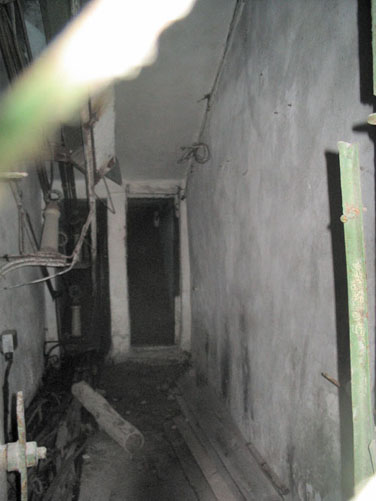

Вход в трансформаторную. Помещение особо опасное.



Система охлаждения ламп мощного радиотехнического оборудования состояла из двух замкнутых водяных контуров. Пять насосов забирали дистиллированную воду из специальных баков, в которые она сливалась после того, как охлаждала лампы передатчиков. Система охлаждения была водо-водяная, на сегодняшний день наименее эффективная. Она работала при температуре 40-50 градусов. Дистиллированная вода омывала анод медный радиолампы.

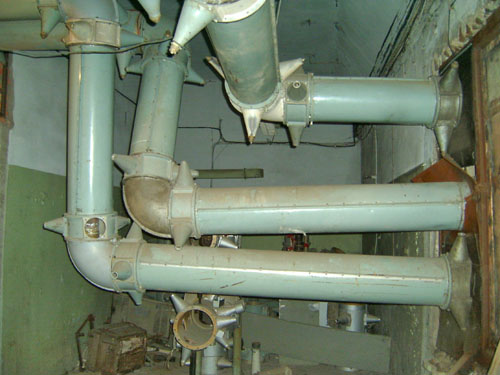

Блоки охлаждения ламп генератора на нижнем этаже.



В системе охлаждения передатчиков было порядка 20 кубометров дистиллированной воды. На случай разрыва внутреннего охлаждающего контура станция всегда держала трехкратный запас. Имелось два бака по 30 кубов каждый. Во время техосмотра воду иногда меняли, сливали старую, промывали систему и заливали новую. Воду получали про помощи специально изготовленного сотрудниками дистиллятора.

В теплообменных аппаратах дистиллированная вода внутреннего замкнутого контура отдавала тепло сырой воде внешнего контура, а она в свою очередь охлаждалась в брызгальных бассейнах. Летом на концы фонтанов надевались специальные брызгала, они помогали снизить температуру воды. На зиму, когда температура на улице была и без того низкой, брызгала снимались и бассейны подтапливались таким образом, что бы фонтаны оставались под водой, этим не допускалось переохлаждение системы.

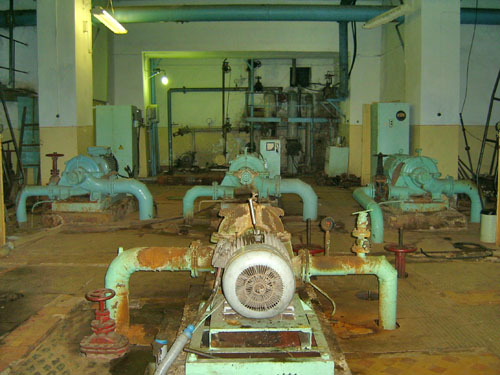

Насосы, перекачивавшие воду из внешнего контура. Расположены на нижнем этаже.



Из текста пояснительной записки к проекту радиоцентра.

... Охлаждение ламп передатчиков запроектировано водо-водяной системы с внутренним и внешним кольцом трубопроводов. Охлаждение воды во внешнем кольце производится на брызгальных бассенйах. В условиях летнего режима эксплуатации вода, проходя через специальные брызгалы, распадается на мелкие капли, создавая большую поверхность соприкосновения с воздухом и, следовательно, интенсивное охлаждение. В условиях зимнего режима разбрызгивание воды не производится и вполне достаточно отдачи тепла через зеркало воды в бассейне.

Таким образом размер бассейна определяется размещением необходимого количества брызгала, с учетом зоны разбрызгивания. Бассейн запроектирован в виде двух смежных открытых круглых резервуаров из железобетона с бетоном марки Р30-140.

Диаметр каждого круга 28 м. Кроме того вокруг резервуаров делаются бетонные виражи шириной 4, 5 метра для стока в бассейн воды от разбрызгивания. Глубина резервуара 2 м., причем рабочий уровень воды в нем 1,5 м. К резервуарам примыкает камора переключения задвижек.

Учитывая невысокую стоимость сооружения, брызгальный бассейн запроектирован необеспеченным от непосредственного попадания ФАБ (фугасной авиабомбы), в силу чего на площадке располагается второй брызгальный бассейн, полностью резервирующий первый. Трубопроводы от технического здания, как к первому, так и ко второму бассейну прокладываются в нормальных траншеях без защиты от ФАБ.

В отличие от обычных бассейнов, строящихся в мирное время, в данном проекте принято специальное покрытие системы инж. Медведева, снижающее видимость бассейна при воздушных налетах. Над всей площадью бассейна на 40 см выше зеркала воды укладывается на легком каркасе деревянная решетка, имеющая 40% пустот. Сопла брызгал, расположенные в ячейках решетки, разбрызгивают струю воды над решеткой. наружная сторона решетки делается плоской и окрашивается сверху в необходимые цвета. выполняя производственное назначение (доступность брызгал, повышение охлаждаемости воды при летнем режиме и закрытие при зимнем режиме и др.) решетчатое покрытие одновременно закрывает зеркало воды и, будучи покрашено защитной краской, дает хорошую защитную маскировку от воздушного нападения.

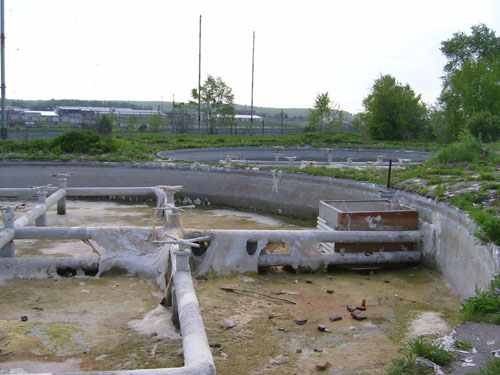

Осушенные после остановки станции брызгальные бассейны. Май 2005 г.



Для поддержания оптимальной температуры в помещениях, техническое здание оборудовалось четырьмя системами кондиционирования воздуха. Из шахты воздух попадал в брызгальную камеру, где он охлаждался, очищался с помощью фонтанчиков из водяных форсунок и проходил через жалюзийные решетки. Затем вентилятор прогонял воздух по коробам технического здания. На каждой шахте было расположено по вентиляционному агрегату производительностью 55000 кубометров воздуха в час.

За состоянием воздуха в техническом здании следила специальная служба. По результатам измерения температуры и влажности  воздуха производилась подстройка системы кондиционирования. Эта система позволяла рассеивать пять мегаватт мощности работающего передатчика, которые выделялись в виде тепла непосредственно в техническом здании. Даже в зимнее время случалось, что температура в бункере достигала тридцати градусов.

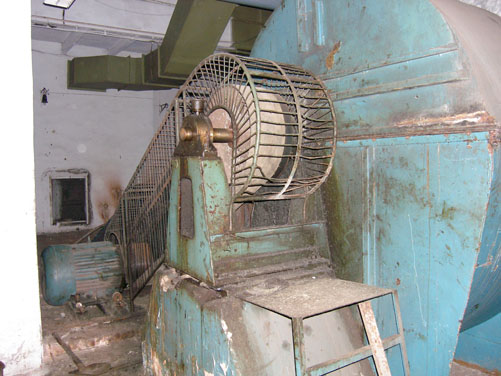

Один из вентиляционных агрегатов. На заднем плане вход в вентиляционный канал.



Из текста пояснительной записки к проекту радиоцентра.

3. Вентиляционные шахты.

Приточные и вытяжные вентиляционные шахты решены из монолитного железобетона. Шахты и горизонтальные рециркуляционные каналы подвешены к наружным стенам здания по его периметру. Закрытие шахт над тюфяком производится железобетонными грибами. Сообщение со зданием производится бронебойными дверями, установленными в каждой шахте. Забор и выброс воздуха запроектирован через вертикальные проемы, в которых установлены решетки из двутавров лабиринтного типа, предохраняющие от осколков и уменьшающих действие взрывной волны. Для газозащитности установлены клапаны с горизонтальной осью вращения и закрывающиеся в момент воздушной тревоги из технического задания.

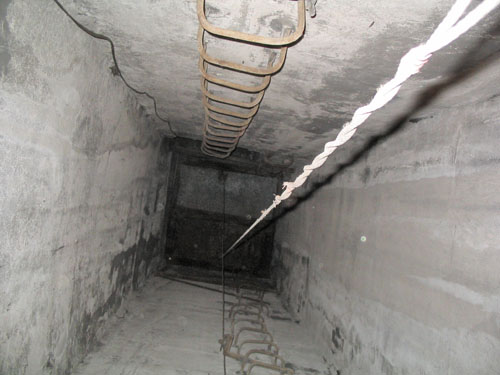

Вентиляционная шахта снизу вверх. На фото показан
трос герметического клапана - заслонки.



Из текста пояснительной записки к проекту радиоцентра.

... Обслуживающий персонал, находящийся в техническом здании, состоит из 5-6 человек. Кубатура здания равна величине порядка 35000 куб.м. Таким образом на одного человека, находящегося внутри помещения, приходится избыточно большой удельный объем сооружения. В силу этих причин запроектированная система вентиляции техздания является вентиляцией промышленного типа. По этим соображениям проектом не предусматривается устройство каких-либо воздухоохладительных, обеззараживающих сооружений, действующих во время химнападения. В последнем случае техническое здание переходит в режим герметизации, так как имеющегося в здании 35000 куб/м воздуха будет вполне достаточно для пребывания 5-6 человек в течение 48 часов.

Технология установленного в техздании оборудования требует устройства пяти раздельных приточно-вытяжных систем вентиляции, причем основным назначением их является поглощение тепла, выделяемого спецустройствами. Суммарное выделение тепла равно 1.200.000 больших калорий в час, причем это количество распределяется примерно между указанными системами вентиляции.

Системы № 1, 2, 8 и 9 отводят тепло выделяемое в кабинах ламп и контуров.

Системы № 3, 4, 6 и 7 служат для удаления тепла, выделяемого дроссельными.

Системы № 5 и 10 отводят тепло, выделяемое трансформаторами.

Забор свежего воздуха осуществляется через приточные шахты, выброс нагревшегося воздуха - через вытяжные шахты.

Необходимо отметить, что вентилирование аккумуляторного помещения осуществляется с помощью вытяжки изолированной от остальных систем вентиляции (система № 11).

Каждая система вентиляции оборудована двумя вентиляторами: в части приточного Сирокко 12 1/2, в качестве вытяжного ЦАГИ №12 1/2 при производительности 72.000 мэ/час. и при суммарном напоре 120 - 140 мм вод. столба.

Средняя температура в помещении не должна превышать 35 градусов Ц. Поэтому в пики температур летних месяцев, когда температура внешнего воздуха доходит до 36 градусов Ц, вентиляционные системы предусматривают предварительное охлаждение воздуха забираемого извне.

Охлаждение происходит за счет соприкосновения воздуха с артезианской водой, осуществляемого в камерах, оборудованных форсунками Буфалло. Снижение температуры воздуха предусмотрено на 10 градусов Ц. Чтобы достич такой степени охлаждения артезианская вода приводится в трехкратный контакт с воздухом, после чего частично поступает на отброс. Израсходованная вода пополняется свежей водой из артскважины.

При герметизации помещения теплоотдача от воздуха к воде происходит в режиме рециркуляции воздуха, вступающего в контакт со свежей проточной водой из артезианской скважины.

Резервирование системы достигается путем дублирования установленных вентиляторов и насосов (8 ЦКВ), осуществляющих циркуляцию воды по системам форсунок.

Автоматического запуска насосов и вентиляторов не предусматривается и запуск запроектирован вручную, точно так же, как вручную происходит закрытие герметических клапанов, размещенных в приточных и вытяжных шахтах...

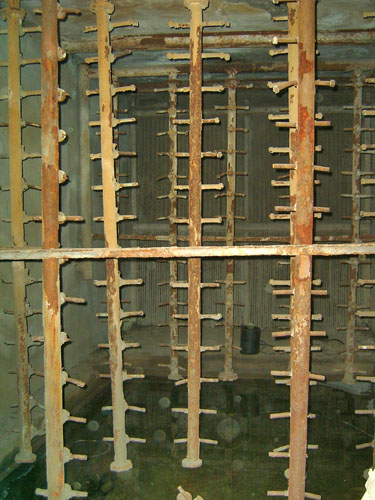

Брызгальная камера для очистки воздуха.
На заднем плане жалюзийные решетки.

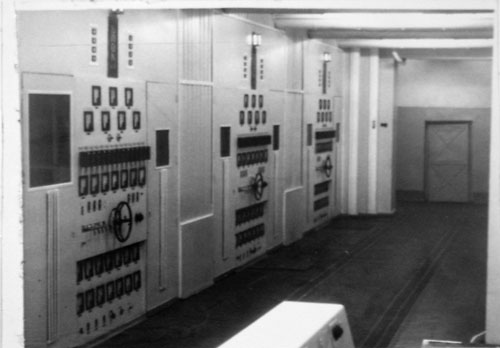

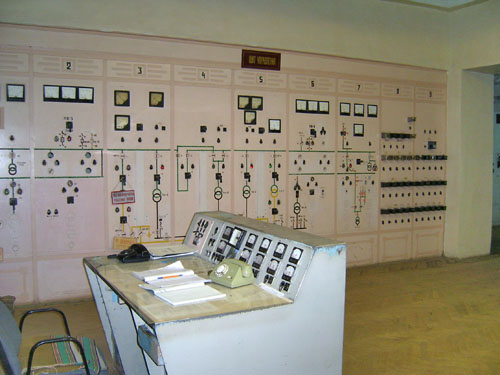

Щит управления силовыми агрегатами передатчика, рассчитанный на 6 киловольт, построен 1942 году.
Вплоть до демонтажа он находился в полностью рабочем состоянии.

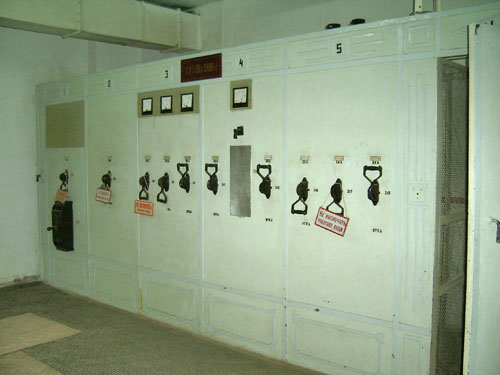

Силовой распределительный щит 1942 года.



Силовое распределительное оборудование образца 1942 года.

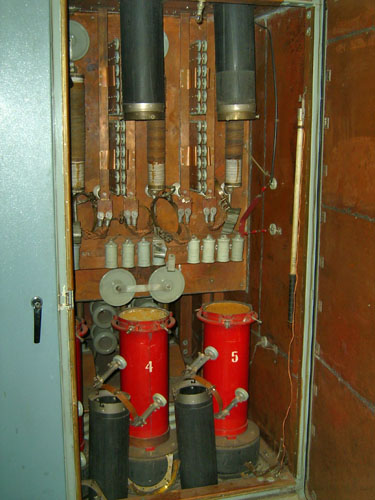

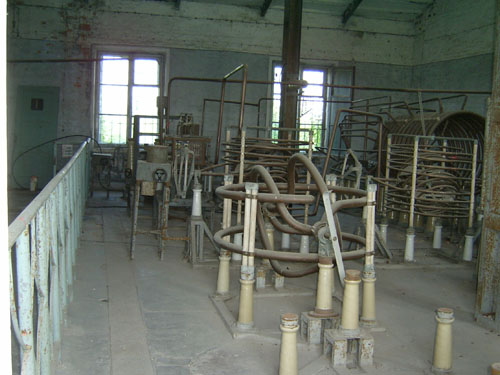

На фото показана контурная система современного средневолнового передатчика, катушка вариометра. Она выполнена из медного профиля 50х50, там же стоят контурные конденсаторы. Таких катушек несколько, для каждого блока - своя. Для того, чтобы из-за больших мощностей катушка не перегревалась в контурной системе большие люфты. Остатки передатчика, работавшего в годы войны были демонтированы в 1985 году.

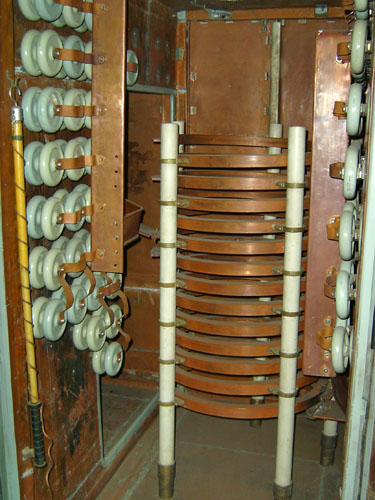

Катушка вариометра средневолнового передатчика.



Ламповая кабина передатчика.
Каждая лампа охлаждалась отдельным водоводом.
При напряжении 26 вольт ток накала лампы составлял 700 ампер.
На фото лампы отсуствуют - они
были демонтированы сразу после остановки станции.



Внутренняя служебная телефонная станция, работавшая на объекте, была рассчитана на 300 абонентов. Основу станции составлял ручной коммутатор. На случай пропадания электроэнергии были предусмотрены аварийные аккумуляторы, от которых работала связь и аварийное освещение.

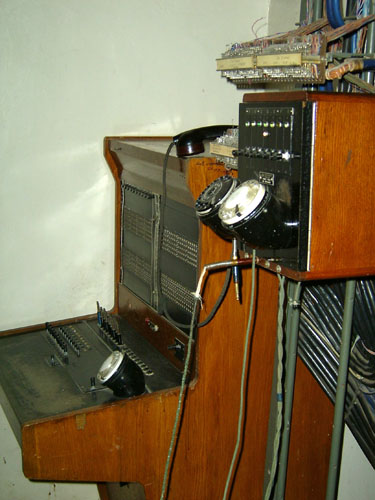

Ручной телефонный коммутатор



Стулья, прослужившие в дирекции РВС 60 лет.
Точно такие же стулья находились и в бункере И.В.Сталина в Самаре до того, как он был открыт для посетителей.
(Оба объекта строились одной организацией)



Рядом с кабинетом директора вещательной станции находилась речевая студия и аппаратная. Дверь, ведущая туда была заперта и опечатана. В 2006 году, в ходе демонтажа оборудования,  студию распечатали и ликвидировали. Эта студия существовала сугубо в резервных целях. Передающий центр - это всегда последнее звено в информационной цепи. Все программы, которые она передавала в эфир, поступали из федерального центра. Однако минувшая война научила тому, что на случай разрыва линии связи станции должны располагать своими автономными вещательными студиями. Непосредственно во время войны в этой студии постоянно сидел диктор и присутствовал переводчик с немецкого. Передачи в то время шли на оккупированную территорию.



Резервная речевая студия.

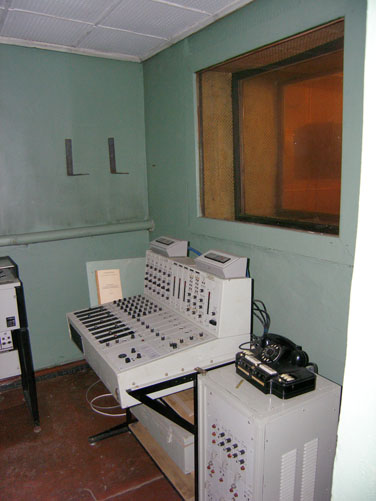

Режиссерский пульт и его блок питания в аппаратной речевой студии.
Установлен в 1990 г.



После войны в 1965-1968 гг дополнительный автономный студийный комплекс был создан в здании резервного дома звукозаписи. Дом расположен в скрытом от посторонних глаз месте, находящемся неподалеку, которое носит красивое название "Лесная долина". Этот секретный объект, введенный в эксплуатацию по линии Гражданской Обороны, включал в себя не только комплекс студий, концертных залов, аппаратных редакций где можно было сформировать любую программу, но и специальное оборудование, способное в считанные минуты связать г.Куйбышев телетайпными связями с любой точкой союза и мира. На протяжении нескольких десятков лет данный АСК-1 находился на дежурстве и в случае любой внештатной ситуации был готов принять на себя роль Государственного Дома Радиовещания и Звукозаписи, находящегося в Москве.



Глава 4. Антенные сооружения.



Долгое время радиоцентр держал первенство по мощности в мире. Значительная часть оборудования была изготовлена специально для него. Впервые в мировой практике были применены свободностоящие антенны, выполненные из труб. Американские изоляторы, на которых стоят антенны, изготовлены фирмой Лапп. Платформа мачты опирается на три изолятора, к ней крепится уже сама мачта на двух антенных изоляторах. Изоляторы фарфоровые, пустотелые, выдерживают нагрузку 1000 тонн, направленную по оси. Натяг каждого анкерного болта, выполняемый при монтаже изоляторов - 110 тонн. При выполнении работ используется специальное оборудование. За время эксплуатации радиоцентра изоляторы неоднократно менялись. За последние 30 лет эта операция производилась пять раз. В свое время изоляторы были закуплены с расчетом на будущее, и к настоящему моменту они еще остались в резерве. В начале 21 века за изготовление подобного изолятора американцы просили 40000 долларов.



Комплекс антенн длинноволнового передатчика РВ-390.



В общей сложности под всеми башнями вещательного центра насчитывается 120 изоляторов. Американские изоляторы появились на объекте №15 только в 1944-1945 годах. Первоначально изоляторы были заказаны на московском заводе «Фарфор», они и до сих пор используются на отдельных участках кабельной канализации. Однако на заводе отсутствовало оборудование для контроля качества изделий – поэтому уже на месте одну из собранных башен использовали в качестве испытательного стенда. Изолятор устанавливали под башню длинных волн, и если он выдерживал нагрузку, его ставили под средневолновую башню. Но отечественные изоляторы не выдерживали – за месяц эксплуатации выходило из строя 15-20 изоляторов. Эксплуатация передатчика шла в очень сложных условиях. Так как Куйбышев являлся второй столицей и именно в нем до 1943 года находились дипломатические миссии союзников, здесь же проводилось и совещание по ленд-лизу. Видимо тогда и решили добавить в список изоляторы для передающей станции, которые перевозили из Америки в СССР на подводных лодках. На американские изоляторы станция была переведена за восемь месяцев. Во время войны каждую антенную башню охранял часовой. До сих пор на кирпичных основаниях можно прочитать надписи, сделанные солдатиками в часы несения караульной службы: имена, фамилии, даты, названия родных городов...



Основание башни. Домик справа - технический антенный павильон.



Две антенные системы (средневолновой и длинноволновой) находились на значительном расстоянии друг от друга. От прямой соединяющей эти две антенные системы техническое здание намеренно смещено с точки зрения военных требований от поражения. Радиовещательный центр являлся мишенью для самолетов противника. Для его защиты на холме были устроены специальные зенитные ячейки.

Один раз в пять лет антенные башни подвергались окраске. Процесс покраски проходил следующим образом: верхолаза-высотника в специальном костюме сажали на специальное подъемное устройство, которое лебедкой поднимали на башню. С правой стороны было подвешено ведро с белой краской, с левой – с красной. На руках – рукавицы, обшитые мехом. Окраска производится сверху вниз, сидящего человека плавно опускали вниз, он макал рукавицы в краску и растирал ее ладонями по конструкциям мачты. Такой примитивный способ окраски оказался самым эффективным и технологичным. Применение краскопульт на больших высотах было нецелесообразным потому, что большая часть краски из-за ветра распылялась бы в воздухе.



Настроечные элементы (вариометры) внутри антенного павильона.



Основание каждой башни огорожено, около каждого основания находится антенный павильон (домик из красного кирпича), в котором расположены элементы настройки каждой башни (вариометры). Для станции были специально разработаны газонаполненные конденсаторы большой мощности. Жесткие коаксиальные фидеры приходили в павильоны из-под земли. Каждая антенна представляла собой диполь Надененко  – (С.И.Надененко сам присутствовал на строительстве) и состояла из двух вибраторов. Поскольку передающая башня, являющаяся плечом диполя вибратора, установлена в вертикальном положении, то второе плечо вибратора становится "мнимым", в качестве него выступает поверхность земли (примером может служить автомобильная антенна, где сигнал отражается от поверхности кузова). Для того, чтобы получился диполь и не происходило замыкание вибратора, под башни и ставили изоляторы. Один диполь излучающего вибратора спрятан под землей. Однако проводимость почвы обычно меняется в зависимости от погодных условий, поэтому чтобы характеристики антенны не менялись, под башнями был устроен медный пол, и от этого медного пола в стороны расходятся лучи высокочастотного заземления, выполненные в виде медных тросов, закопанных на глубину примерно в полметра. Лучи расходятся на расстояние, равное высоте башни, для каждой башни их количество равно 120, они уложены через 3 градуса.

Отдельное техническое решение было принято для того, что бы иметь возможность подать на изолированные антенные мачты кабель 220 вольт для питания сигнального и осветительного оборудования.

Переключая возбуждение башен, можно менять направление управляемого антенного поля, ориентировать сигнал по сторонам света. После постройки в 1942 году передатчик радиоцентра мог в течение пяти минут (!) в автоматическом режиме изменить частоту, направление излучения сигнала и выйти в эфир.



Вход в фидерный тоннель из технического здания.



Коаксиальные жесткие фидеры.

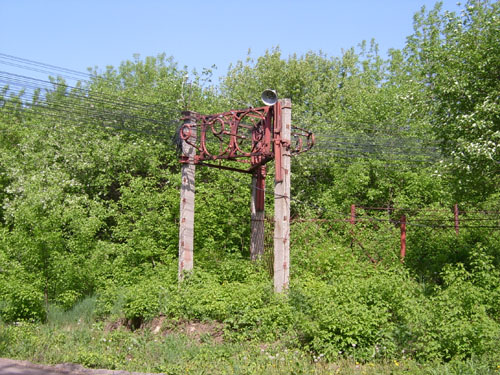

Конструкция воздушных фидеров.



Станция отработала больше 60 лет. 45 из них прослужил подземный фидерный тоннель протяженность 800 метров, который был выполнен из дерева. Тоннель простоял столь долгое время потому, что фидер создавал вокруг себя поле, которое по мнению специалистов радиоцентра, приостанавливал процессы гниения. Жесткий фидер имел в диаметре 400 мм, снаружи медный экран, внутри проходит медная труба диаметром 100 мм, закрепленная на изоляторах. После войны, когда скрытность уже не являлась определяющим условием, были построены и воздушные фидера, которые тогда являлись резервными, а после демонтажа подземных, стали рабочими.



Глава 5. Заключительное слово.



В центре работали и жили потомки тех, кто его строил. После окончания строительства радиоцентра часть инженерного персонала, строившего его, пришлось оставить на месте. Этим людям было поручено наладить эксплуатацию передатчика. Вокруг были деревни, да и в Куйбышеве специалистов требуемого уровня тоже не было. Правда, на базе радиоцентра в спешном порядке был образован техникум связи, готовивший специалистов среднего звена, его первыми слушателями стали собранные по соседним поселкам люди, которым давали начальные знания. Конечно обидно, что спустя 60 лет, станция прекратила свою работу и замолчала навсегда. Обидно в первую очередь тем, кто посвятил станции десятки лет своей жизни. Но если разобраться глубже, то, безусловно, та задача, которая была поставлена правительством перед этим радиоцентром в годы войны, была выполнена! Энергоемкое оборудование за столько лет устарело и с этим приходится смириться.

Однако мы обязаны подвести итоги! В годы войны, работая на средних волнах, радиоцентр накрывал всю Европу, Северную Африку, Дальний Восток (то есть весь Советский Союз), в ночное время его очень хорошо слышали в Америке. Этот факт подтвержден документально. Несмотря на то, что коротковолновое вещание в нашей стране появилось еще до войны, но оно не имело массового распространения, поскольку использовалось для целей специальной связи. В основном же было распространено вещание на средних и длинных волнах. Именно по этой причине радиоцентр со сверхмощной зоной покрытия строился в столь спешном порядке – он должен был давать стране и миру столь необходимую информацию о положении на фронтах.

Все сообщения на фронта, в тыл, на Европу и Америку передавались именно с Объекта №15. До сих пор спорят о том, откуда именно готовилось вещание, был ли в Куйбышеве Юрий Левитан, приезжали ли сюда исполнители. Нет, не приезжали – сигнал передавался из Москвы, по специальному кабелю. Сам Левитан жил на улице Горького и для него была оборудована студия в помещении ГУМа. Таким образом, он мог в любое время оперативно оказаться у микрофона. Подтверждением могут служить и воспоминания солиста радиокомитета Владимира Бунчикова, которые не были опубликованы при его жизни по соображениям цензуры. Начиная с 1942 года, когда он вернулся из эвакуации в Москву и устроился на работу радиокомитет, никуда из столицы он не уезжал, напротив его отъезды были крайне нежелательны, поскольку его, как и Левитана, могли вызвать в студию в любой момент. Владимир Бунчиков вспоминает:

"<...> На радио меня часто занимали в ночных передачах. Пели мы «в живую». Теперь это трудно представить – сегодня появилась техника, все можно записать и потом пустить фонограмму. И репетировать можно сколько угодно, пока не получится то, что надо. А в то время диктор объявлял твою фамилию – ты подходишь к микрофону и пой! Помню одну такую передачу. Время близится к четырем утра. Спать хочется страшно. Две передачи уже спел – идет маленький перерыв. Чтобы не заснуть я стал ходить по студии. Наконец перерыв кончился. Мы пели на Америку. Диктор включил микрофон. Я сел на диванчик и стал ждать, когда меня объявят. Я пел в самом конце. Сидел, сидел и незаметно задремал. Свою фамилию, конечно, не услышал. Меня кто-то толкнул тихо в бок, я вскочил и подбежал к микрофону. Молча смотрю на Александрова, а что петь убейте, не помню. Но вступила музыка, и я понял что петь, и запел. Пауза была незамечена. <...> Разошлись все в шесть утра, я пошел домой, так как у меня утром передач не было. <...>"

В годы войны здание куйбышевского радиокомитета находилось на улице Красноармейской областного центра. Это здание было построено в 1938 году, еще за три года до войны. Из московских студий передачи по специальным линии передавались сначала сюда, а уже потом на радиостанцию. В войну именно в это здание эвакуировали часть оборудования московского радиокомитета, его монтаж и эксплуатацию осуществляли приехавшие специалисты. В Куйбышеве вплоть до 1970 годов находилась уникальная граммотека патефонных пластинок, история создания которой началась именно в годы войны. Несколько десятилетий один из сотрудников хранил пластинки у себя дома. Благодаря этому человеку (к сожалению я не могу назвать его имени) была сохранена коллекция, в которой имелись уникальные пробные экземпляры, изготовленные в единственном числе и переданные из Москвы в Куйбышев на хранение. Можно построить версию, что история граммотеки патефонных пластинок началась в 42 году. После постройки передающего радиоцентра его необходимо было вводить в эксплуатацию. Для этого делали «прогон» оборудования, то есть станция вещала в режиме отладки передатчика. Однако при том, что в самом радиоцентре техническая часть была уже готова, подачу передач осуществить было невозможно – не была подведена защищенная от помех кабельная линия, которая позволяла бы подавать программы из столицы. Ниже публикуется текст уникального документа, который до недавнего времени являлся совершенно секретным.



Исх №6 от 15.01.1943 г

Председателю всесоюзного радиовещательного комитета при СНК тов. Поликарпову

Копия: Заместителю народного комиссара связи Союза ССР тов. Фортушенко А.Д.

По вопросу: обеспечения объекта 15 качественными передачами.

Построенный объект № 15 по своей мощности и маневренным свойствам позволяет вести средневолновое вещание, хорошо слышимое на значительной территории Европы.

Постройкой объекта получена возможность осуществления иновещания в средневолновом диапазоне одной или двумя программами на волнах, близких к тем, которые до настоящего времени практически монопольно использовались Германией и ее вассалами для широчайшей пропаганды. Достаточно указать, что в течении времени суток одна только передача ведется Германией на шести средних одной длинной и нескольких коротких волнах одновременно.

С вводом в эксплуатацию объекта № 15 получена возможность противопоставить этой пропаганде хорошо слышимое советское вещание на волнах обычных для европейского слушателя.

Объект № 15 начал вести опытные передачи с 7 декабря.

За истекшее время выявились недостатки, требующие Вашего срочного вмешательства.

По плану Наркомсявзи в г.Куйбышеве намечалось, в связи со строительством Объекта № 15, переоборудование существующих студий и радиоаппаратной в радиодоме. К этим работам Трест № 15 приступил, сделав проект и завезя материалы. Необходимое оборудование было изготовлено по заказу ЦУРиР на заводе.

В связи с эвакуацией из г.Москвы части сотрудников ВРК в г.Куйбышев и внесением Правительством решения, обязывающего ВРК переоборудовать радиоаппаратные в соответствии с новым задачами организации тыловых баз, Вашим заместителем тов. Чуткерашвилли монтаж аппаратных силами треста №15 НКСвязи был остановлен.

Вместо намеченного Наркомсязи к установке оборудования, ВРК взялся своими силами установить во исполнение решения Правительства эвакуированную аппаратуру. Для решения этой задачи со стороны ВРК было привлечено около 20 инженеров и техников под руководством главного инженера т. Горон, которые поставленную задачу выполнили, о чем доложено специальным рапортом.

К сожалению впоследствии большую часть квалифицированной силы ВРК отозвал обратно в Москву, и вместе с ними, по неизвестному нам, очевидно дополнительному, решению было увезено наиболее ценное и качественное оборудование.

В настоящий момент к началу действия Объекта № 15 существующая в современном составе аппаратная не имеет ни качественных усилителей ни качественной аппаратуры для звуковоспроизведения.

Практически, как показал опыт месячной работы, Куйбышевское отделение ВРК не в состоянии обеспечить подачу необходимых программ на Объект №15. Передачи или не даются из-за отсутствия свободной аппаратуры или сопровождаются большими накладками одной программы на другую из-за плохого монтажа и некачественных усилителей.

Также совершенно неудовлетворительна по своему составу и имеющаяся граммотека. Достаточно сказать, что к удивлению европейских слушателей в течении месяца через уникальную по своим достоинствам радиостанцию ежедневно передавались пластинки с имитацией пения петухов и запетых куплетов Утесова: "Все хорошо, прекрасная маркиза".

Прошу Вас принять самые решительные меры к быстрейшему исправлению создавшегося положения.

1. Необходимо срочно передать в г.Куйбышев полноценные художественные программы тонфильмов и грамзаписей.

2. Возвратить увезенное оборудование и исправить дефекты, допущенные в монтаже, командировав в г.Куйбышев т.Горон с группой монтажников.

3. Наметить мероприятия по организации в г.Куйбышеве сильной группы по иновещанию, снабдив ее необходимыми условиями для создания красочных и острых по содержанию программ.

Директор Объекта № 15, главный инженер ЦУРиР НКСвязи    /Копытин Л.А./



Последний раз в эфир станция выходила 9 мая 2005 года. Ее сотрудникам было предписано прекратить вещание 10-го мая в 1-00. Поначалу из Москвы пришел приказ о том, что работникам станции следует отработать только майские праздники, после чего станция должна была замолчать. Вместо передатчика, работающего на мегавате был уже смонтирован на новой площадке другой передатчик, мощностью 100 киловатт. После майских праздников он должен был включиться в работу. Но неожиданно пришел дополнительный приказ из Москвы работать 9 мая 2005 года. В Праздник Победы станция дала в эфир передачу "Памяти павших", после полуночи оборудование было остановлено. Теперь уже остановлено навсегда.

Все 60 лет, что прожила радиостанция, она работала непрерывно, ее остановки носили плановый профилактический характер. Сначала станцию останавливали на 1 час в сутки ночью, затем стали останавливать на 4 часа. Техосмотры оборудования проходили два раза в месяц. Теперь произошло то, что однажды неминуемо должно было случиться: поступила команда - вывести передатчик из эксплуатации. Последовательно были отключены системы обеспечения и уже через месяц после остановки станция уже не смогла бы снова выйти в эфир. Часть основных узлов уже была демонтирована. Что же станет после полного демонтажа? Объект № 15 сегодня - это федеральное имущество. Что делать с ним делать дальше будет решать высокое руководство. Техническая зона сегодня составляет территорию примерно 80 гектар. Интерес к этой земле естественно имеется.

Недавно руководство Самарской Области в лице губернатора К.А.Титова изъявило намерение создать на базе вещательного центра Музей радио. Очень хорошо, но особого повода для радости все равно нет. С самого начала сотрудники станции предлагали: - оставим здесь все как есть, ничего не разбирая, ничего не утилизируя. Естественно это было бы мудрое решение, которое позволило бы сохранить подлинное оборудование. Правда к началу 21 века радиопередающее оборудование военных времен было уже заменено на более современное, настоящих военных передатчиков не сохранилось, однако все технологическое оборудование продолжало работать с самого начала - системы вентиляции и кондиционирования, насосы, вспомогательные аккумуляторные, распредустройства, силовое хозяйство, и многое другое.

Сейчас не понятно, будет ли здесь музей и из чего будет формироваться экспозиция. Ясно, что придется изготавливать муляжи того, что уже уничтожено. К счастью сохранилась вся техническая документация. Имеются фотографии. Продолжают работать люди, один из них - начальник РС им. А.С.Попова А.Н.Максимов, которые по памяти могут изготовить макеты оборудования станции. Теперь, когда зашел разговор о музее, сотрудники станции начали откладывать и сохранять ценные экспонаты. Однако на то, чтобы снова огородить и привести в порядок подземное техническое здание потребуются колоссальные денежные средства. Это миллионы рублей. Потребуется электроэнергия на вентиляцию и обогрев огромных помещений, на откачку дренажных вод. Кроме того, необходим коллектив из 10-15 энтузиастов, людей, имеющих активную жизненную позицию, что называется, с головой и руками.  Много чего еще будет нужно...

Фотографии, которые вы можете видеть в этом репортаже в своем роде являются уникальными. Они были сделаны 25 мая 2005 года. На них запечатлено то, чего уже не существует. Вы никогда уже не сможете увидеть техническое здание таким, каким оно показано здесь. Всего через полтора года после остановки станция неузнаваемо изменилась. Вместо освещенных ярким светом коридоров с красными ковровыми дорожками станция превратилась в место, напоминающее межпланетную базу после вселенской катастрофы - темный сырой погреб, с вывороченными полами, где с потолка капает вода и грибок разъедает штукатурку. Кое-где еще встречаются на стенах казенные таблички "соблюдайте чистоту", однако ее никто уже не соблюдает - последние оставшиеся здесь сотрудники, словно призраки ходят по сумрачным тоннелям обреченного подземелья.

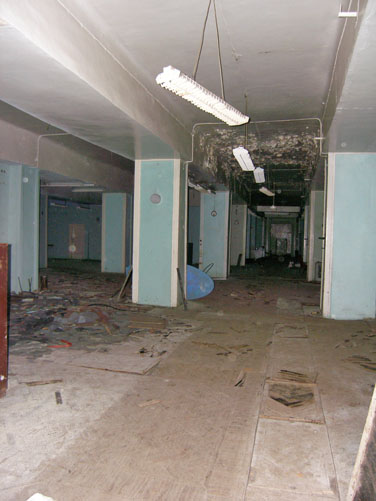

Зал передатчика РВ-390. Декабрь 2006 г.



В июле 2010 года произошло событие, которое могло бы поставить точку в истории легендарной радиостанции. Обследование проведенное еще в 2002 году, показало, что восемь антенных радиобашен находятся в аварийном состоянии. Инженеры столкнулись с необходимостью принимать решение об их дальнейшей судьбе. В условиях отсутствия материальных средств на дальнейшее содержание объекта, башни, ставшие за много лет исторической достопримечательностью, было решено уничтожить, положив их на землю с помощью направленных взрывов. К великому сожалению мнения о необходимости приложения усилий к сохранению этих объектов, представляющих неоспоримую историко-культурную ценность, хоть и были услышаны, однако остались без должного внимания. Теперь память о четырех 150-метровых и четырех 200-метровых радиовышках, вошедших в историю нашей великой победы над фашизмом, останется только на фотографиях.



Перед взрывом: Комплекс передающих антенн длинноволнового диапазона. Июль 2010 года.

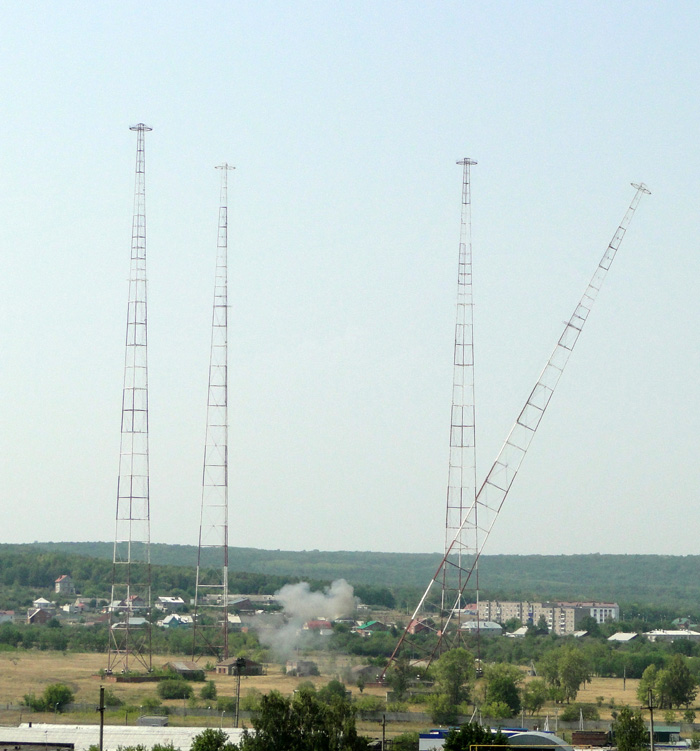

Комплекс передающих антенн длинноволнового диапазона. Падающая башня.

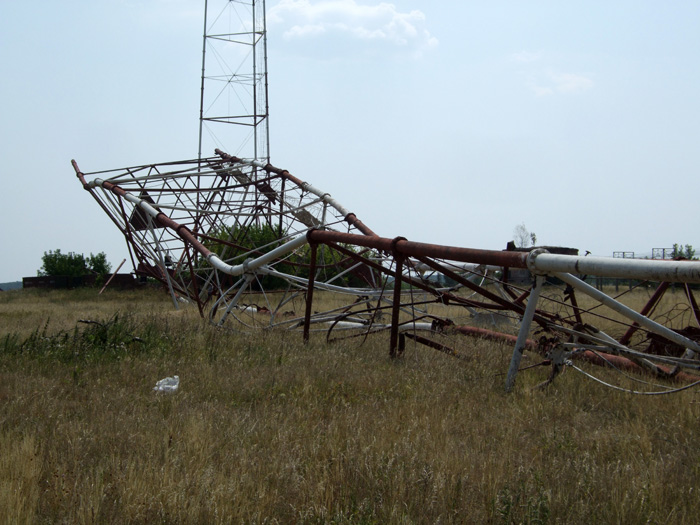

Металлические конструкции башни длинноволнового диапазона.



Независимо от того, какова будет судьба станции мы не должны забывать, что будучи введен в эксплуатацию в 1942 году, Объект №15 внес неоценимый вклад в Победу в Великой Отечественной войне. Одного оружия было недостаточно для Победы! Людей нужно было мобилизовать, поднять, морально поддерживать. Эта великая задача и ложилась на плечи работников радио.



Текст и фотографии Николая Кружкова

2005 - 2010 г.г.



За помощь в воссоздании исторических событий выражаю благодарность

начальнику РС им. А.С.Попова А.Н.Максимову

Особая признательность С.П.Самохвалову







Читальный Зал | Новости культурной жизни | Выставка
Документальный Спецпроект "Запасная Столица" | Советская Архитектура



История обновлений


  SamaraWeb. Каталог Самарских интернет ресурсов





© Н.Кружков. Виртуальная Ретро Фонотека. 2000 -настоящее время
Материалы охраняются в соответствии с законом РФ об авторских и смежных правах и Гражданским Кодексом РФ. Любое использование материалов сайта Виртуальная Ретро Фонотека без письменного разрешения автора запрещается.
